01
FT-01 고농도 오존 용해
고급 기체-액체 용해 공정으로 출력 DI수 스트림에서 일관되고 균일한 오존 농도를 달성합니다. 용해 아키텍처는 다양한 공정 수요에 걸쳐 안정적인 오존 전달을 보장하도록 설계되어 생산 실행 내내 반복 가능한 농도 성능을 보장합니다.
10–100 ppm
DI수 내 오존
설정 가능 농도
UV 반사
오존 처리
내장형, 팹 규격
< 5 ppb TOC
UPW 호환
≥ 18.2 MΩ·cm
SECS/GEM
팹 통신
MES 통합 준비
시스템 개요

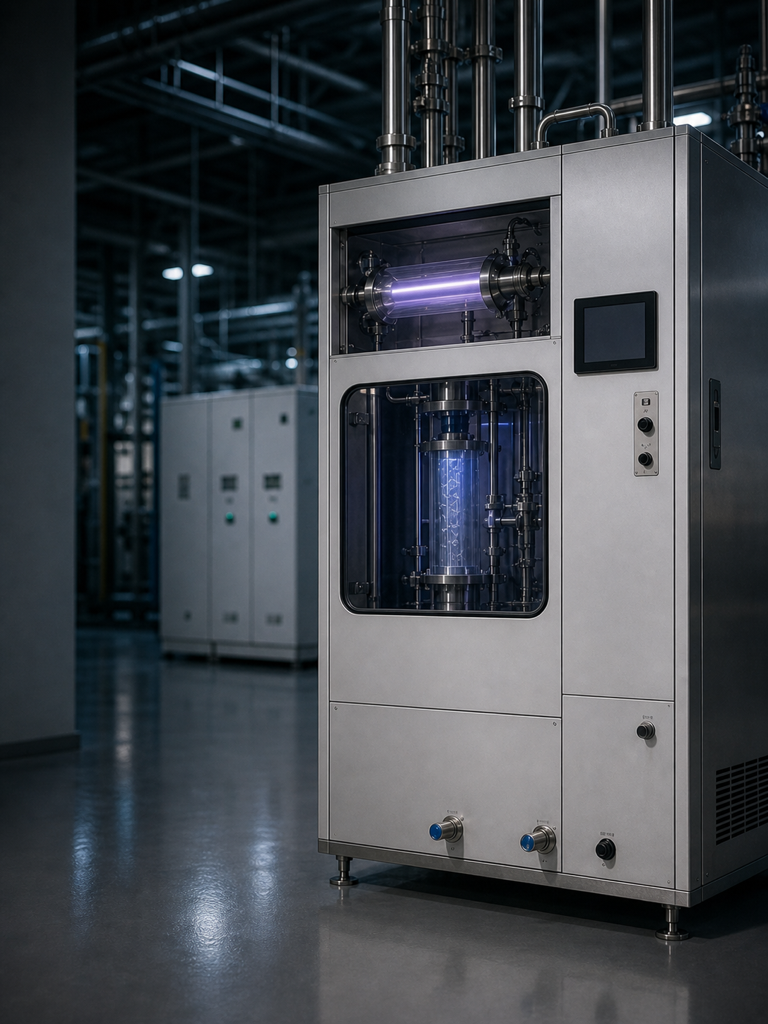

초순수에 용존된 고농도 오존, 사용 지점에서 생성
인퀴빅스 테크놀로지스 오존수 시스템은 고농도 오존 가스를 생성하여 초순수에 용존시키고, 사용 지점에서 기능성 오존수를 생산합니다. 10~100ppm의 설정 가능한 농도로 각 시스템이 모든 반도체 습식 공정의 특정 산화 요구사항에 맞출 수 있습니다.
오존수는 기존 습식 세정 화학, 특히 황산-과산화수소 혼합물(SPM/피라냐 용액)에 대한 무화학 대안을 제공합니다. 적용 가능한 세정 단계에서 SPM을 오존 초순수로 대체함으로써 반도체 팹은 유해 화학 물질 소비를 줄이고, 화학 폐기물 처리 비용을 낮추며, 뜨거운 황산 취급과 관련된 안전 위험을 제거하고, 공정 성능 저하 없이 웨이퍼 표면 전체에 더 균일한 산화를 달성합니다.
01
무화학 산화
적용 가능한 세정 단계에서 SPM(피라냐)을 오존 초순수로 대체, 뜨거운 황산 취급, 유해 폐기물 또는 화학 물질 조달 부담 없이 강력한 산화 성능.
02
내장형 오존 처리
통합형 UV 반사 처리 장치가 배기 전 잔류 오존을 중화하여 팹 환경 및 안전 요구 사항을 충족합니다.
03
HMI + SECS/GEM 제어
농도, 유량 및 처리 상태에 대한 터치 패널 모니터링, MES 통합 및 레시피 자동화를 위한 SEMI SECS/GEM 지원.

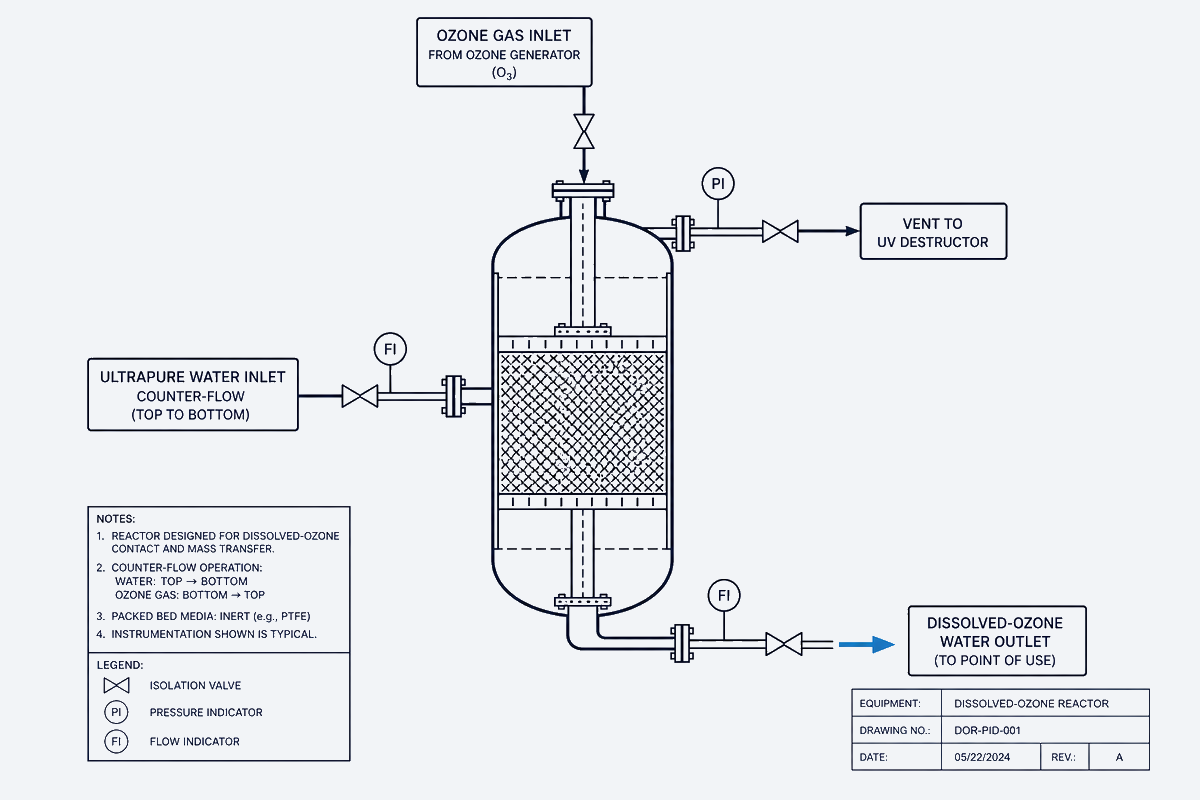

O3 · UPW 용해 단계
상세

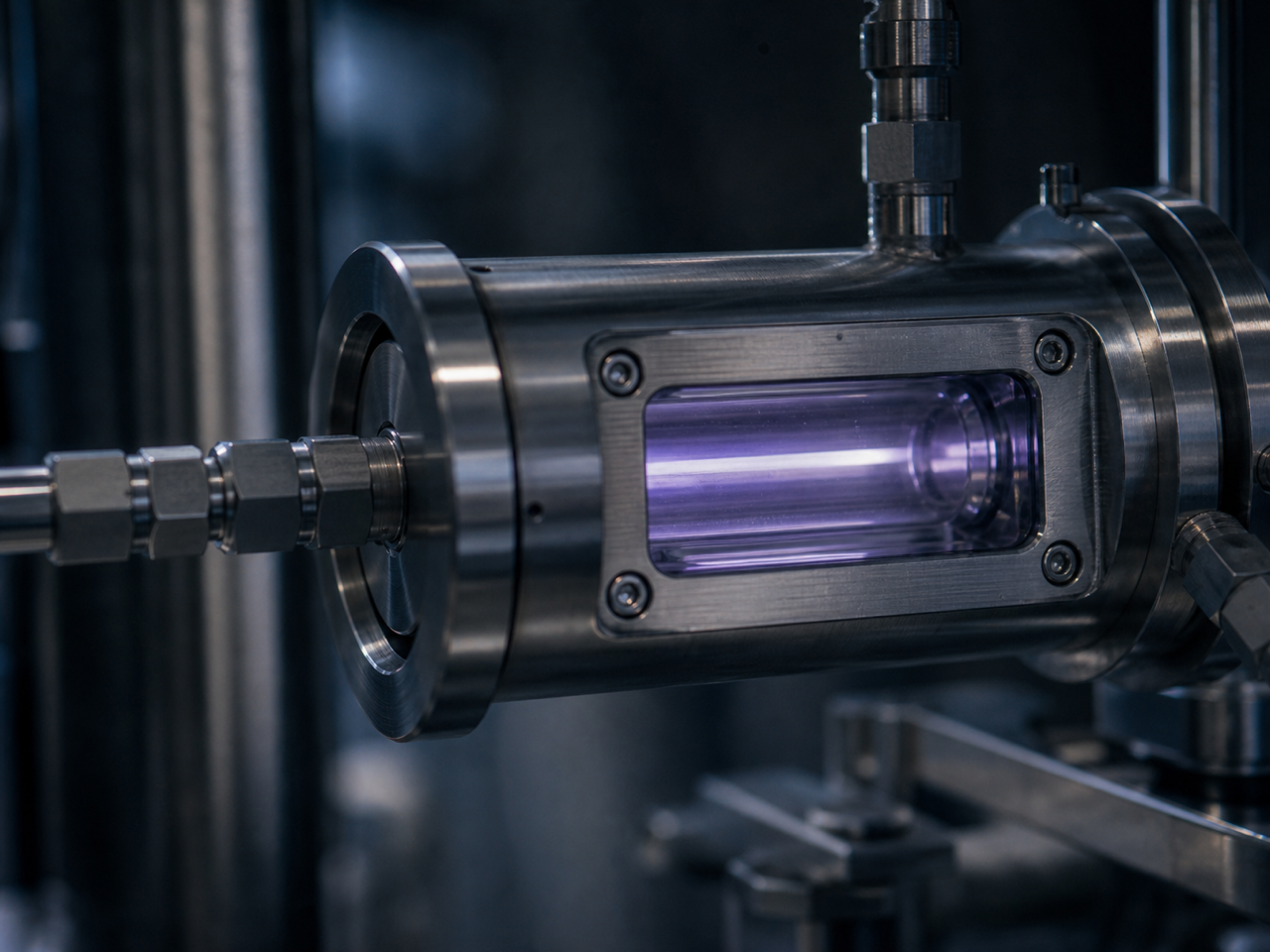

UV 반사 오존 처리 장치
접액 재질 SS 316L · PTFE · PFA · PVDF
제어 HMI 터치 · 농도 · 유량
사양
시스템 레벨 출력 사양
표시된 사양 시트는 다양한 구성에 따른 표준 출력 범위를 반영합니다. 유틸리티 입력, 시스템 크기 조정 및 세부 구성 요소 수준 문서는 전체 사양 패키지를 요청하십시오.
O₃ · UPW · SYSTEM
O3-DI
DI수 내 오존 농도 공정 요구사항에 따라 설정 가능
10–100 ppm DST
오존 처리 팹 배기 요구사항 준수
내장형 고효율 UV 처리 장치 CTRL
제어 인터페이스 농도 · 유량 · 시스템 상태
HMI 터치 패널 MAT
접액 재질 전해연마 SS · PTFE · PFA · PVDF
UPW 호환 COMM
통신 MES 통합 준비
SECS/GEM 호환 오존수 시스템은 특정 반도체 공정 요구사항에 맞게 여러 구성으로 제공됩니다. 자세한 사양, 시스템 크기 조정 및 유틸리티 요구사항은 인퀴빅스 테크놀로지스에 문의하십시오.
시스템 특징
산화 공정 성능을 위한 엔지니어링
5가지 기계, 제어 및 통합 기둥이 인퀴빅스 테크놀로지스 오존수 플랫폼을 정의합니다, 기체-액체 용해부터 팹 레벨 자동화까지.
02
FT-02 내장형 오존 처리
통합형 오존 처리 장치는 고효율 UV 반사 기술을 사용하여 잔류 오존 가스를 팬 배기 시스템에 도달하기 전에 분해합니다. 처리 시스템은 팹 환경 및 안전 규정 준수를 위한 철저한 오존 중화를 달성합니다.
03
FT-03 무화학 산화 공정
오존 초순수는 기존 SPM 세정 화학의 화학적 위험, 폐기 비용 또는 환경 부담 없이 강력한 산화 성능을 제공합니다. 오존은 산소와 물로 분해되어 웨이퍼 표면에 화학 잔류물을 남기지 않으며 관리해야 할 유해 폐기물 스트림이 없습니다.
04
FT-04 HMI 터치 패널 제어
통합 터치 패널 인터페이스는 단일 중앙 집중식 디스플레이에서 오존 농도, DI수 유량, 오존 처리 시스템 상태, 시스템 알람 및 장비 상태를 실시간으로 모니터링하고 제어합니다.
05
SECS/GEM 팹 통합
모든 인퀴빅스 테크놀로지스 오존수 시스템은 SEMI SECS/GEM 프로토콜을 지원하여 팹의 MES 인프라를 통한 자동화된 공정 제어, 실시간 장비 상태 모니터링, 알람 관리 및 공정 데이터 수집이 가능합니다.
응용 분야
반도체 공정 응용 분야
오존수가 기존 화학 세정을 대체하거나 보완하는 4가지 고부가가치 공정 단계, 인퀴빅스 테크놀로지스의 공정 통합 지원이 함께합니다.
포토레지스트 스트리핑
고농도 오존수는 반도체 습식 벤치 공정에서 황산-과산화수소 혼합물(SPM)을 대체하는 무화학 세정 솔루션을 제공합니다. 뜨거운 황산의 안전 위험, 화학 물질 조달 비용 및 SPM 화학의 유해 폐기물 부담 없이 일관된 산화력을 제공합니다.
유기 오염 제거
확산 전 세정, 식각 후 잔류물 제거 및 공정 간 세정 시퀀스에서 웨이퍼 표면의 유기 오염 물질을 효과적으로 제거합니다. 용존 오존의 강력한 산화 능력은 접촉 즉시 유기 분자를 분해하여 열처리 또는 증착 공정을 위한 표면을 준비합니다.
박막 화학 산화막 성장
제어된 오존수 처리는 실리콘 웨이퍼 표면에 얇고 균일한 화학 산화막을 생성합니다. 이 산화막은 공정 단계 사이의 대기 시간 동안 표면을 보호하는 패시베이션 층 역할을 하며, 후속 게이트 산화막 성장 또는 열 산화를 위한 일관된 시작 표면을 제공합니다.
디스플레이 및 태양광 제조
오존수 시스템은 평판 디스플레이 유리 세정, 박막 트랜지스터(TFT) 공정 및 태양전지 웨이퍼 준비에 활용됩니다. 무화학 산화 공정은 환경 영향을 줄이고, 화학 물질 취급 비용을 낮추며, 대량 생산 라인에서 폐기물 관리를 단순화합니다.
통합
엔드투엔드 공정 통합 지원
인퀴빅스 테크놀로지스는 모든 오존수 시스템 배포에 대해 완전한 공정 통합 엔지니어링을 제공합니다, 오존 전달 시스템 설계 및 농도 매칭부터 오존 처리 및 배기 조정, 안전 인터록 통합, 팹 MES 인프라 연결을 위한 SECS/GEM 통신 구성까지.
- 오존 전달 시스템 설계 01
- 공정에 맞는 농도 매칭 02
- 처리 및 배기 조정 03
- 안전 인터록 통합 04
- SECS/GEM 통신 구성 05
시작하기
오존수 시스템 사양 문의
기존 습식 벤치 작업에서 SPM 화학을 대체하거나, 새로운 팹 구축을 위한 오존수 성능 사양을 지정하거나, 습식 공정 장비 플랫폼에 통합하기 위한 오존수 발생기를 평가하는 경우, 인퀴빅스 테크놀로지스 엔지니어링 팀이 귀하의 요구사항을 평가하고 적합한 시스템을 구성해 드립니다.
